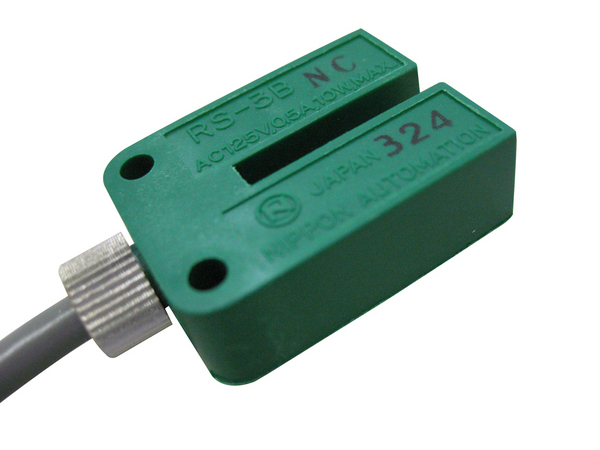

株式会社エヌエー ホーム 製品案内 リードスイッチ応用磁気近接スイッチRS-3BNC
特徴 |
---|
・ 鉄板検知型 |
※製品仕様書、検出領域図、CADデータのダウンロードには会員登録が必要です。会員登録がまだの方はこちらから。
※CADデータをダウンロードする場合は、ボタンを右クリックして「対象をファイルに保存」を選んでください。
接点構成 | ノーマルクローズ |
|
---|---|---|
動作方式 | , NC | |
動作特性(常温) | 動作距離 | 3から6mm |
標準検出体_1 | 40×20×1 鉄板(SPCC板) |
|
使用条件 | 使用用途 | 鉄板検知用 |
使用温度範囲 | -10℃から+80℃ |
|
電気的特性 | 使用電圧範囲 | AC 1から125V |
最大開閉容量 | AC 10VA |
|
使用電流範囲 | AC 10μAから0.5A |
|
電気的寿命 | 2×106回 |
|
その他 | 保護構造 | IP67 |

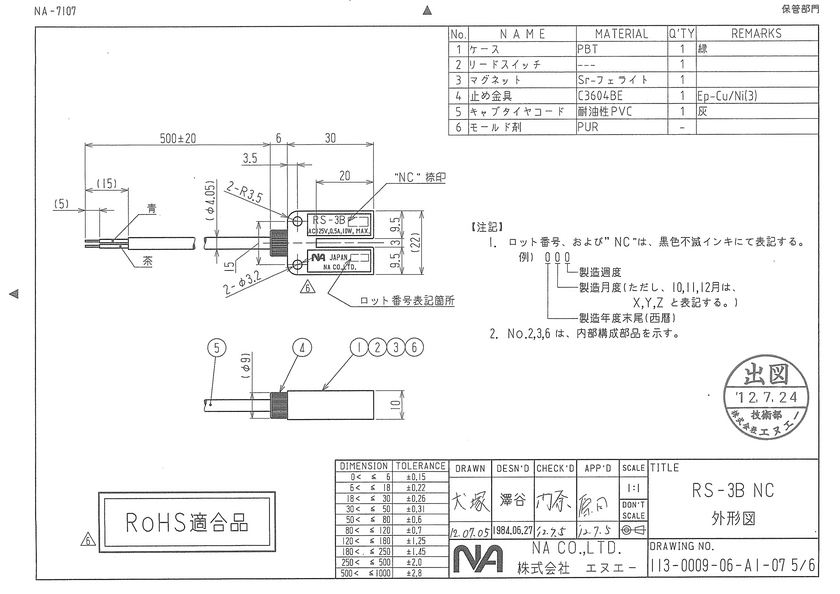

外形図 | ![]() |
