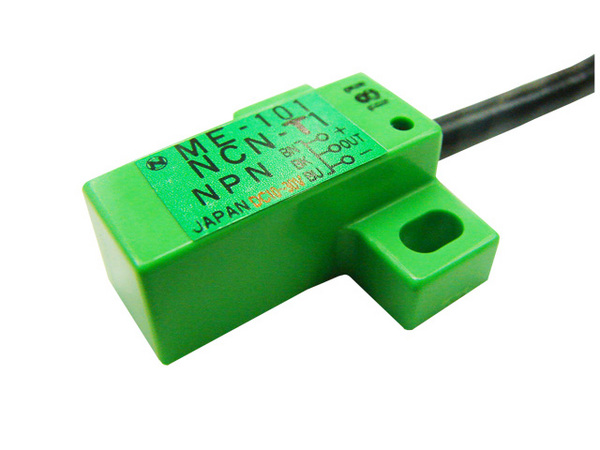

磁気抵抗素子応用磁気近接スイッチME-101M-NCN-T1
| 特徴 |
|---|
・ マグネット検知型 |
仕様
| 接点構成 | NPNオープンコレクタ |
|
|---|---|---|
| 動作方式 | , NC | |
| 動作特性(常温) | 動作距離 | 10±2ｍｍ |
| 標準検出体_1 | M-104A |
|
| 使用条件 | 使用用途 | マグネット検知用 |
| 使用温度範囲 | -20℃から+70℃ |
|
| 電気的特性 | 使用電圧範囲 | DC 5から10V |
| 最大消費電流 | 7mA (at DC 5V) |
|
| 最大開閉電流 | 100mA (at DC 5V) |
|
| 最大残留電圧 | 0.6V |
|
| その他 | 保護構造 | IP67 |

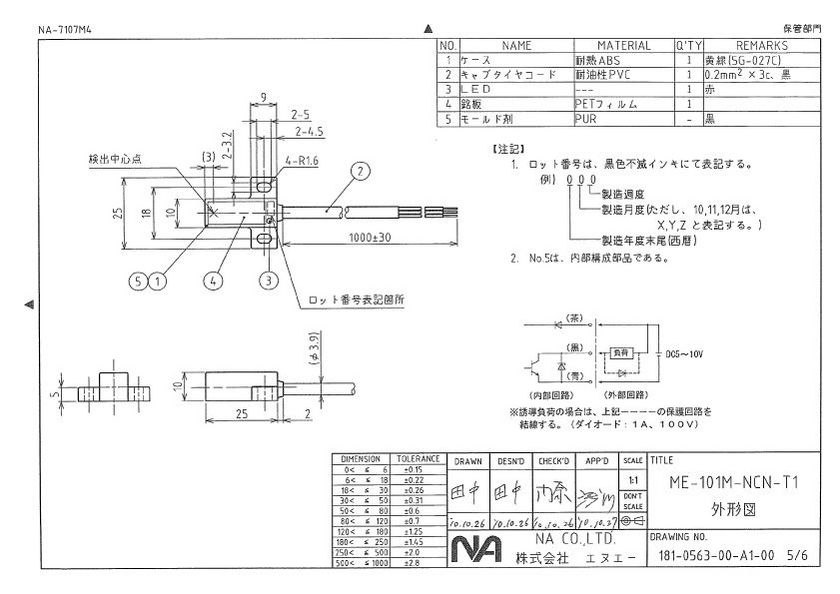

| 外形図 |  クリックして拡大 |
|
