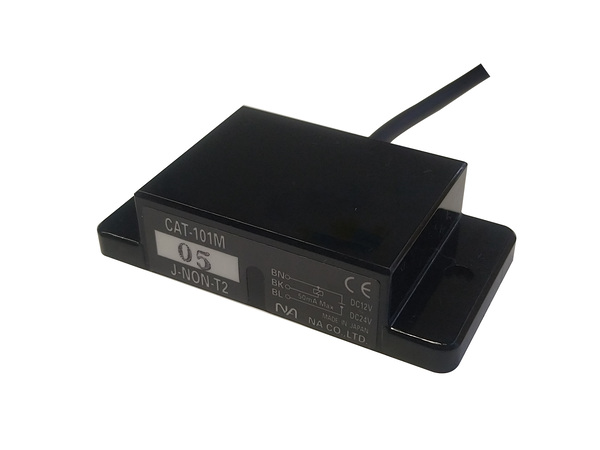

静電容量センサCAT-101M05J-NON-T2
| 特徴 |
|---|
仕様
| 動作特性(23℃時) | 動作距離 | 5.0 ±1.0 mm |
|---|---|---|
| 標準検出体 | 50×50×1t SPCC 板 (アース付) | |
| 使用条件 | 使用用途 | 間接的液位検出 |
| 使用温度範囲 | 0～50℃ | |
| 電気的特性 | 使用電圧範囲 | DC+12-25％ ～ +24V+10％ |
| 消費電流 | 12mA (DC24V時 | |
| 開閉電流 | Max50mA (DC30V時) | |
| 残留電圧 | 1.0V以下 (開閉電流 50mA 時) | |
| その他 | 保護構造 | IP66 (IEC規格) |

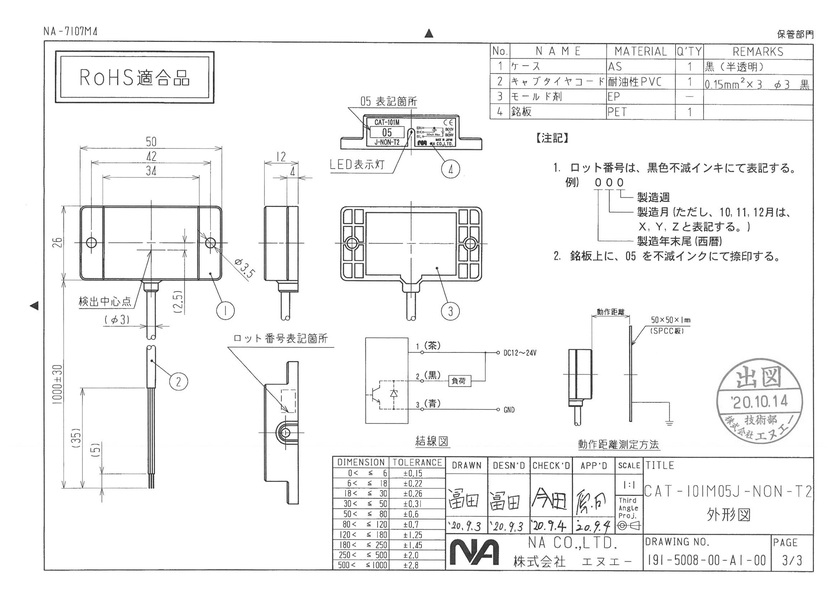

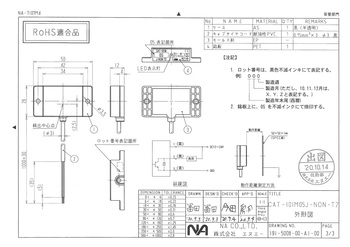

| 外形図 |  クリックして拡大 |
|
|---|---|---|
